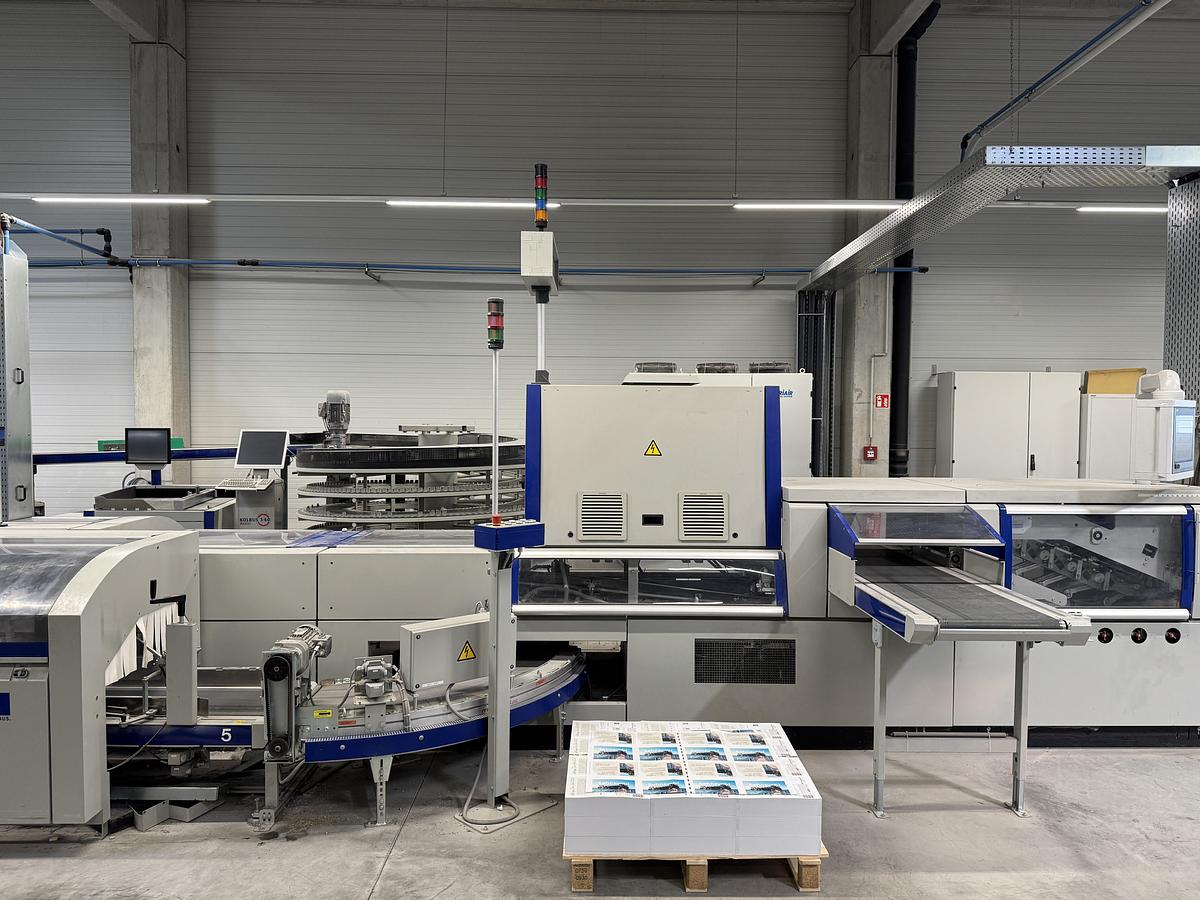

KOLBUS KM 610.A

KOLBUS Klebebindelinie KM 610.A

Baujahr 2016

Der Kolbus KM 610.A Klebebinder ist geeignet für die Produktion von klebegebundenen Broschuren, Heften, Magazinen oder Katalogen.

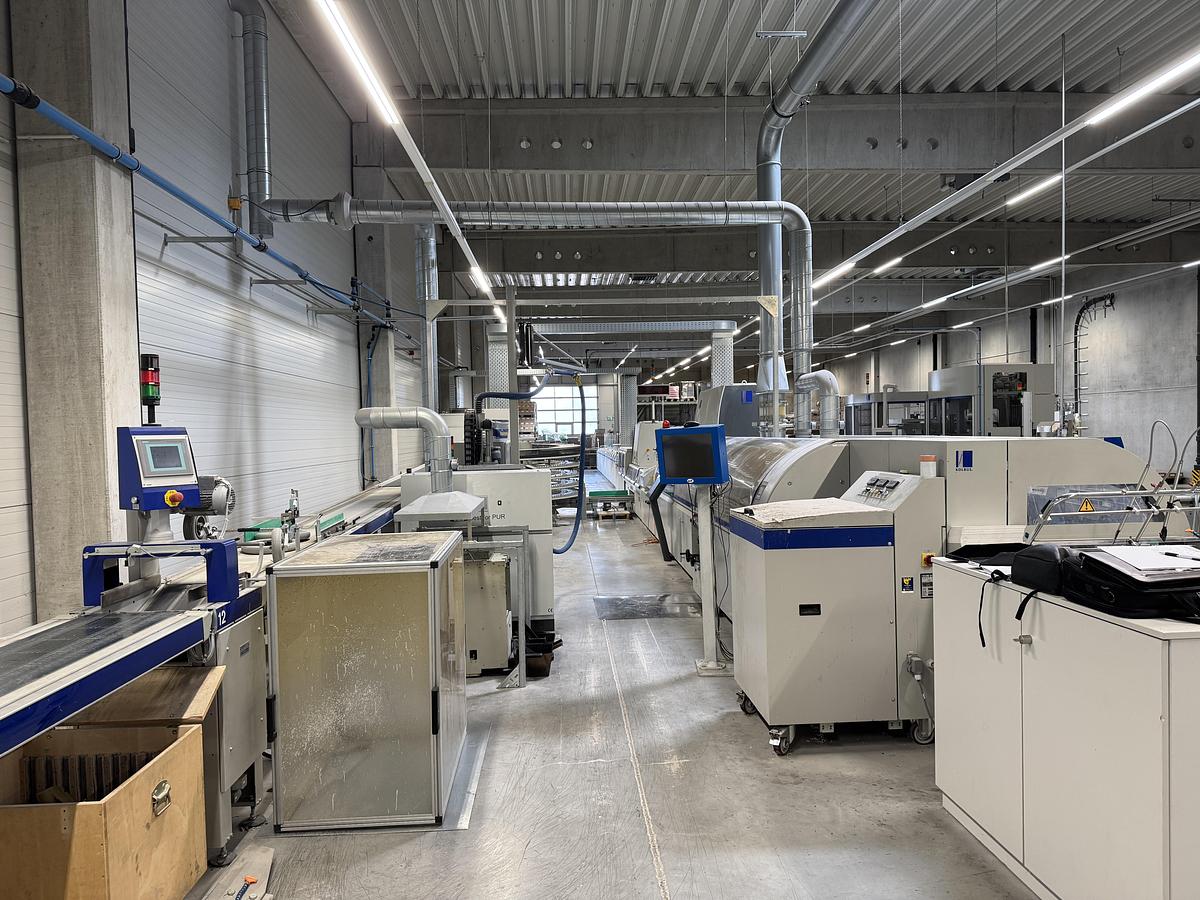

Übersicht:

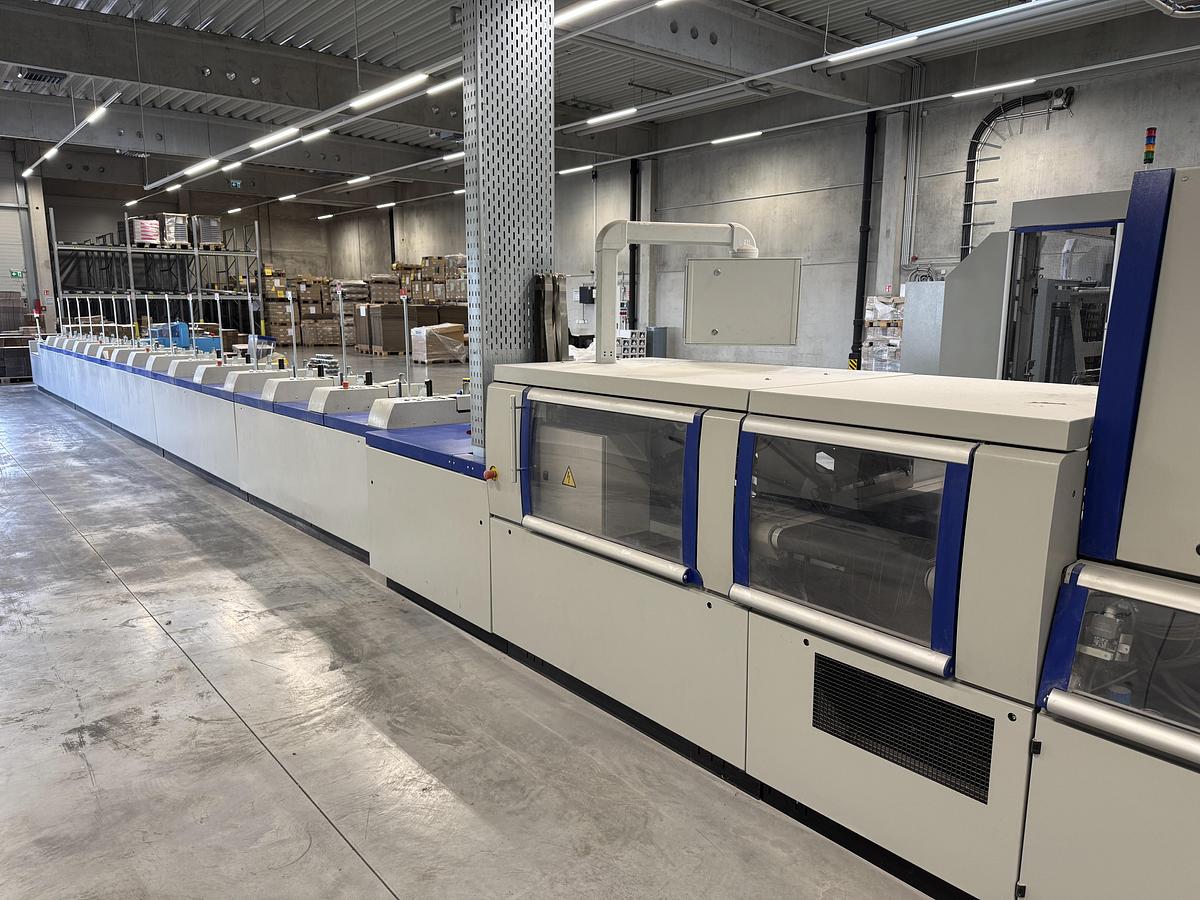

ZU 832.A Zusammentragmaschine

KM 610.A Klebebinder

Transport- und Trockenstrecke

FA 650 Frontschnittaggregat

HD 143.P Hochleistungs-Dreimesserautomat

KL 501 Kreuzleger

SR 501 Stapelausrichter (Baujahr 2018)

Verbindungs-Transportbänder (Baujahr 2016/2018)

PL 771.E Palettierer (Baujahr 2018)

Ausstattung:

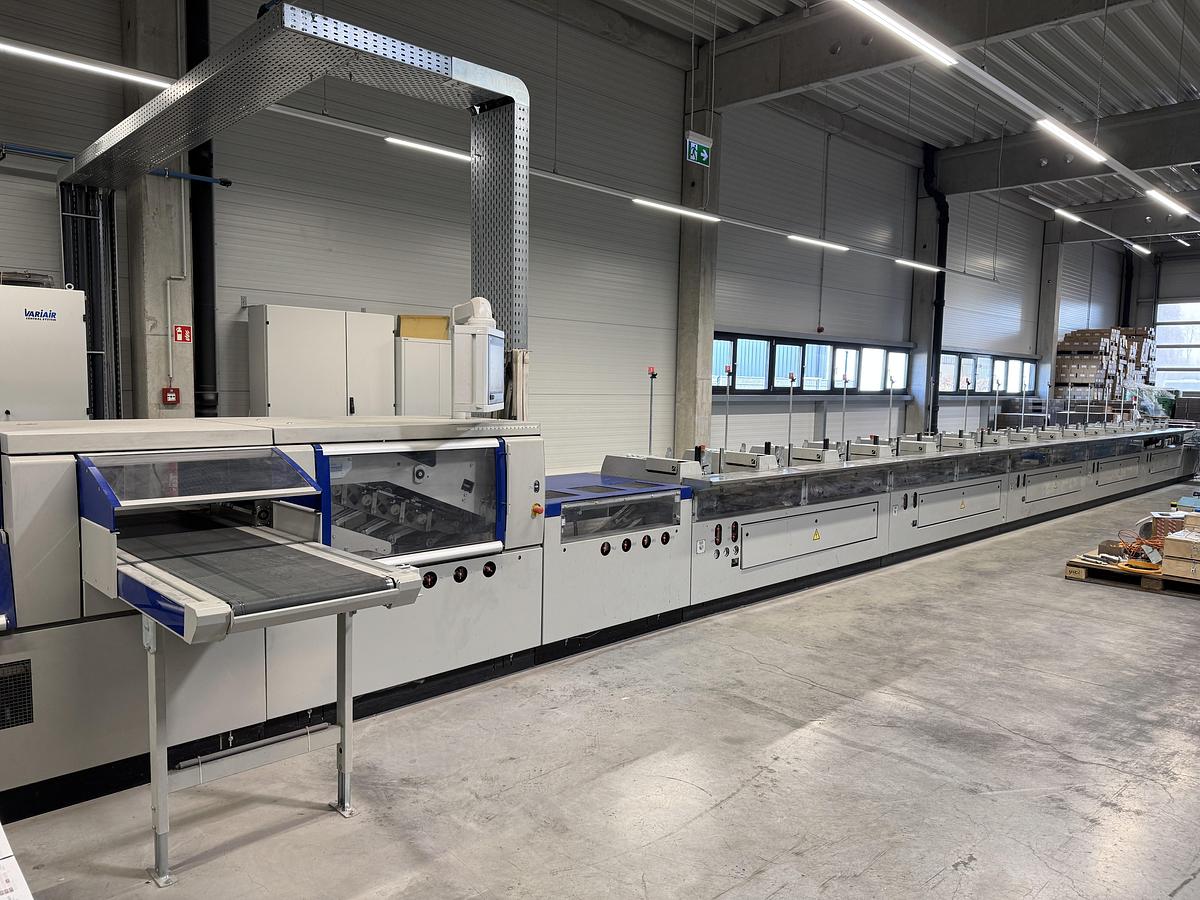

ZU 832.A Zusammentragmaschine

• Verkürzte Handanlage am Ende der ZU
• 15 Stationen Grundgestell
• 15 Anleger mit automatischer Bogendickenkontrolle ATC und Lagenerkennungssystem
• Ausschleusung AS 842.A nach links
• Aufstellschacht als Verbindungselement zum Klebebinder
• BECKER Air Center VARIAIR

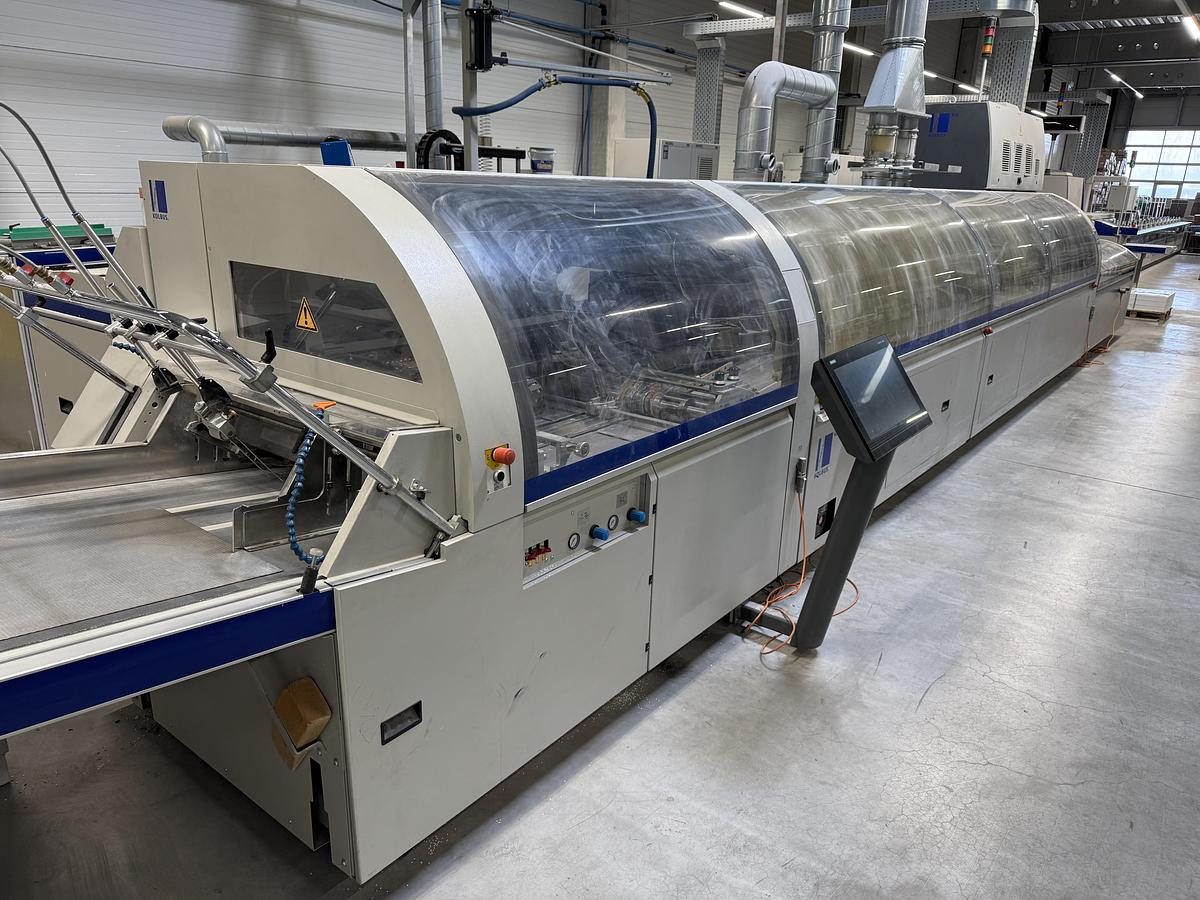

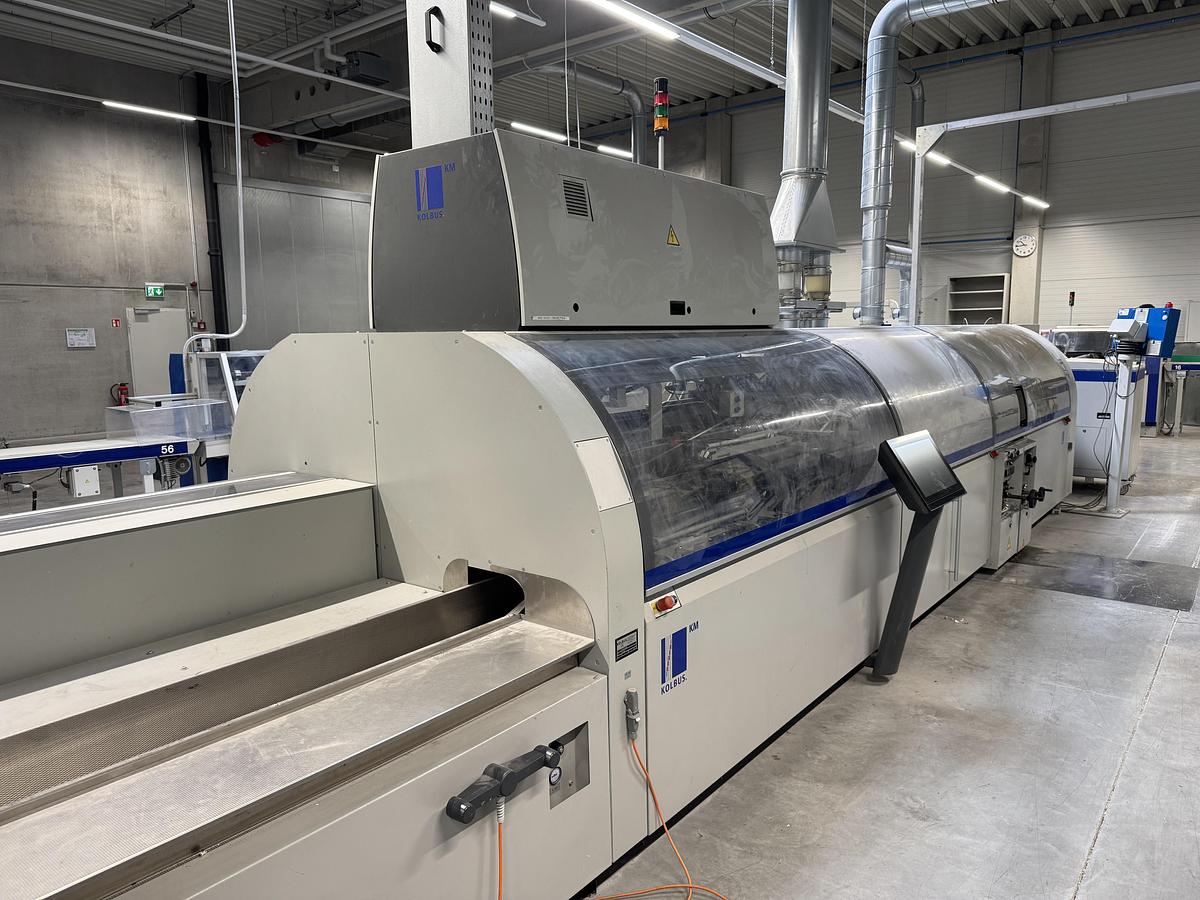

KM 610.A Klebebinder

• Copilotsystem mit Touchscreen Bildschirm (SIEMENS)
• 21 Klammern
• Einfuhr mit Handanlage einschl. Kopplung mit ZU
• Hauptfräswerk
• 3 Rückenbearbeitungsstationen (Egalisieren, Kerben, Bürsten)
• Hotmelt Rückenleimwerk
• WST Leimauftragskontrollsystem für Rückenleim
• Premelter LH 375.B
• Austausch PUR Rückenleimwerk
• NORDSON Fassschmelzanlage (KOLBUS XNO 962)
• Hotmelt Seitenleimwerk
• Schuppenumschlaganleger SAL 610.A mit Umschlagkontrolle
• Rillstation für 4-fach Rillung
• 1. Andrückstation
• Andrückrolle
• 2. Andrückstation
• Geradauslage
• Niederlegvorrichtung

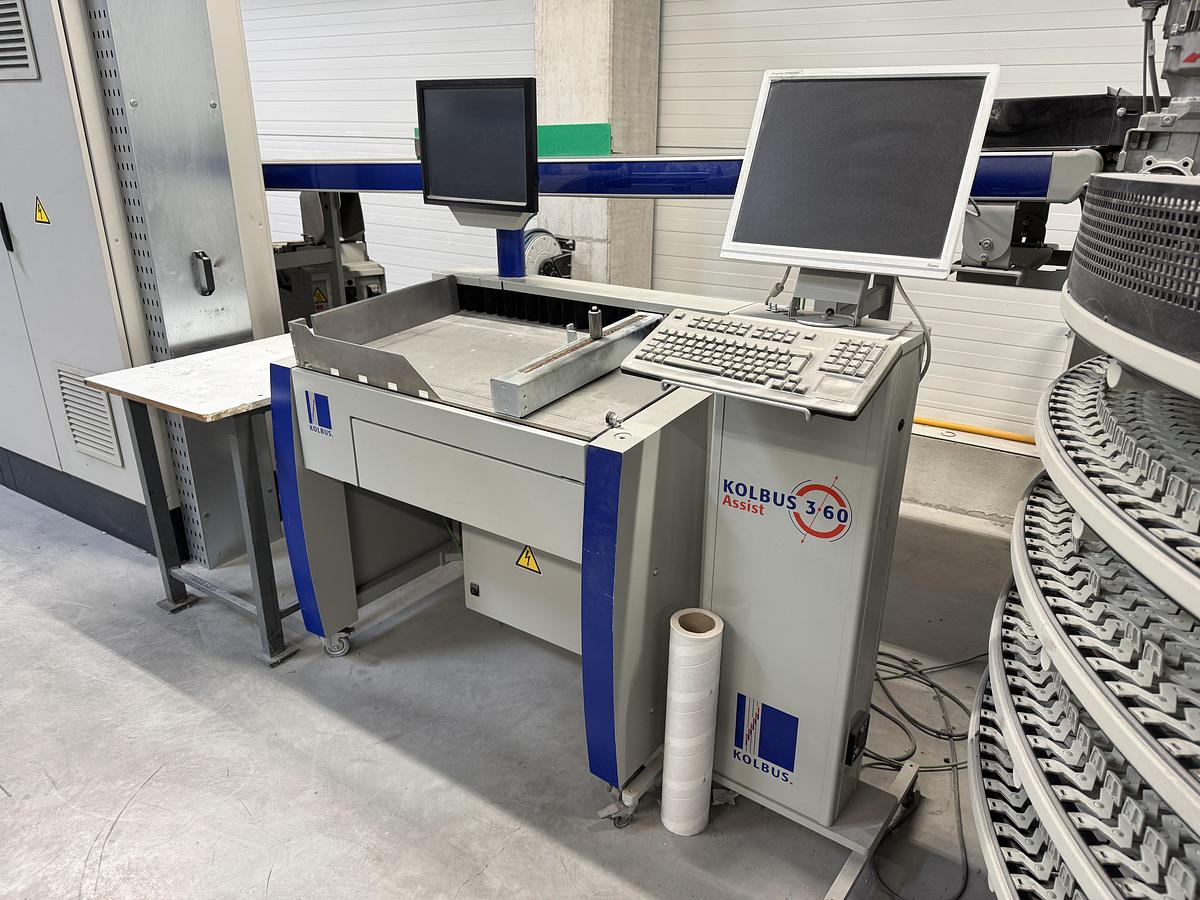

• Einmesstisch MT 600.A
• Ferndiagnoseterminal AFS 702.W (KOLBUS 3.60)

Technische Spezifikationen:

Mechanische Laufleistung: bis zu 8.000 Takte/h

Formatbereich max.: 320 x 383 x 70 mm

Formatbereich max.: 190 x 460 x 70 mm

Formatbereich min.: 105 x 105 x 3 mm

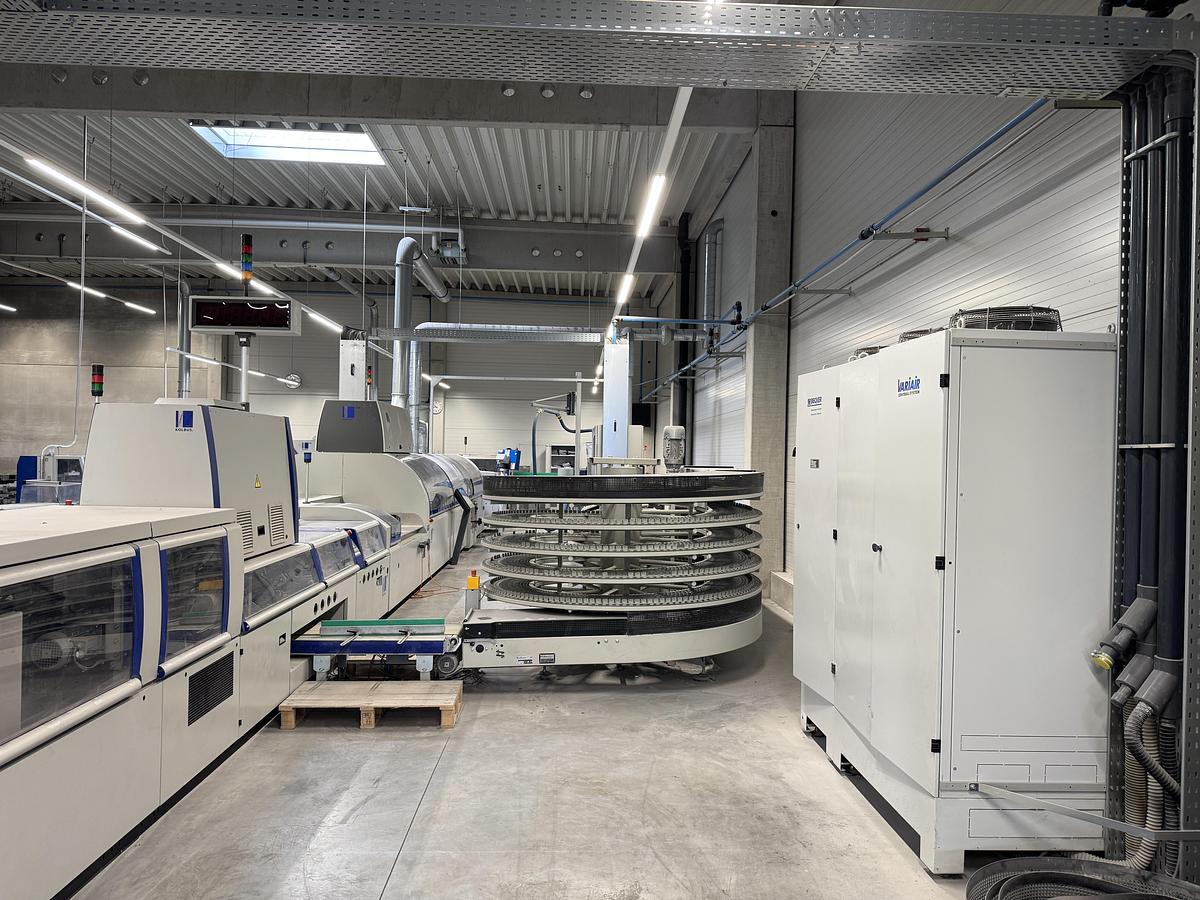

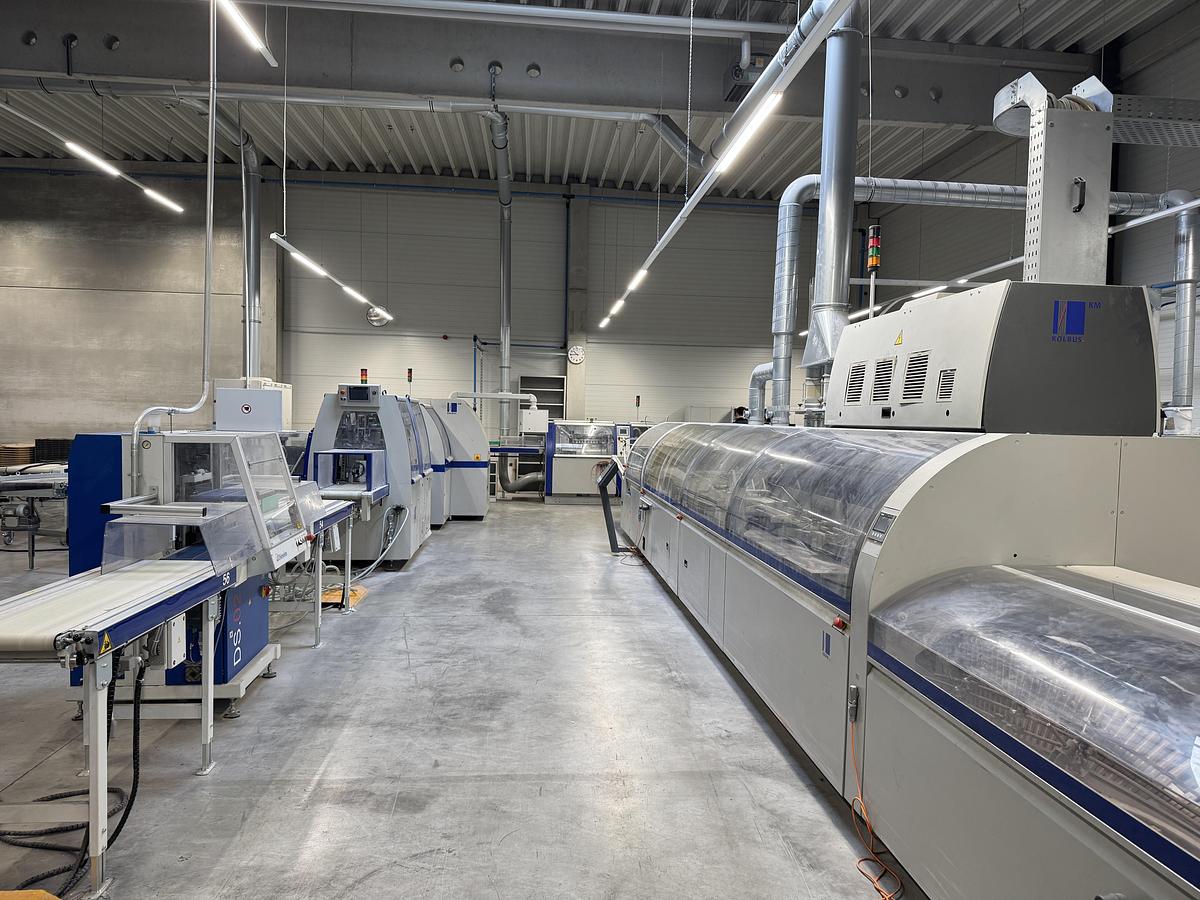

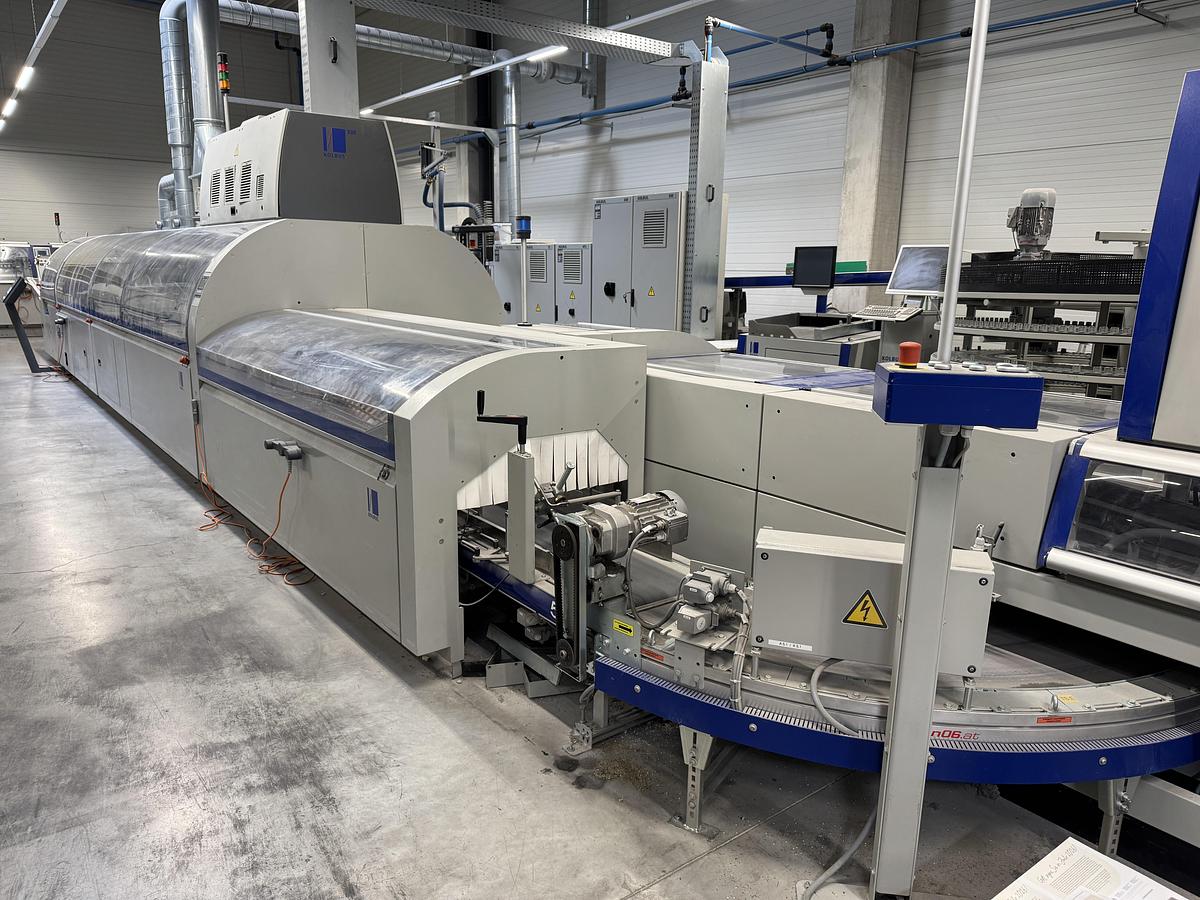

Transport- und Trockenstrecke

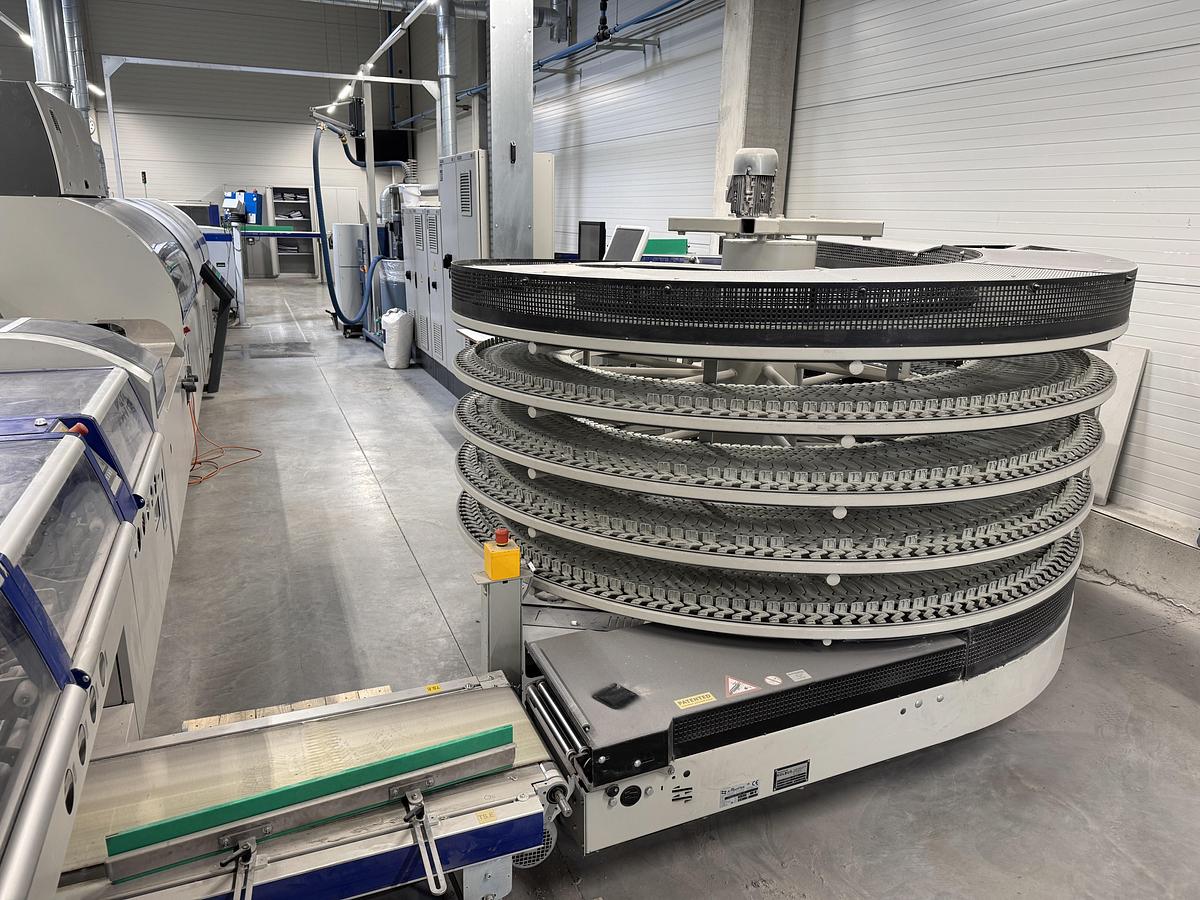

• Inkl. AMBAFLEX Kühlturm SPIRALVEYOR SV (KOLBUS XAF 661)
• Inkl. Notauslage

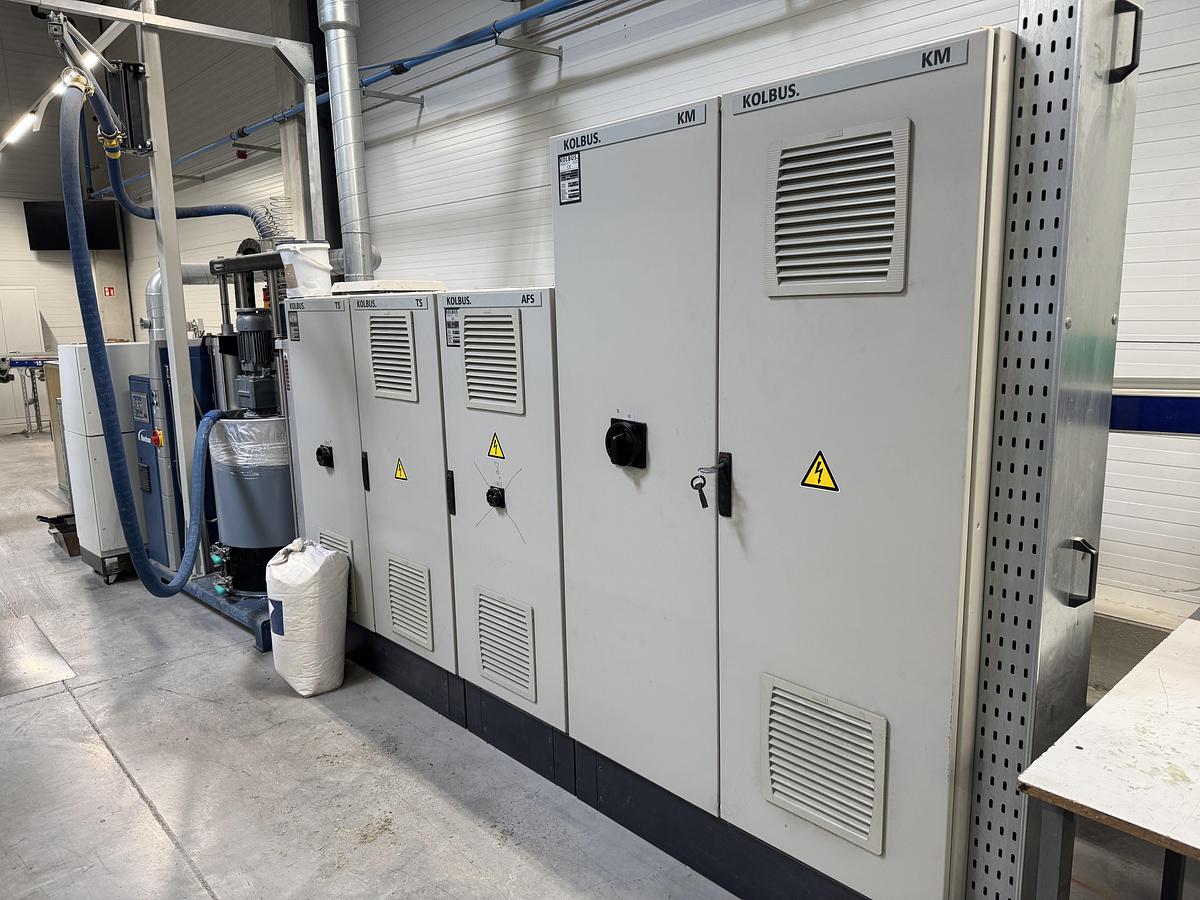

• Bänderschaltschrank TS.E

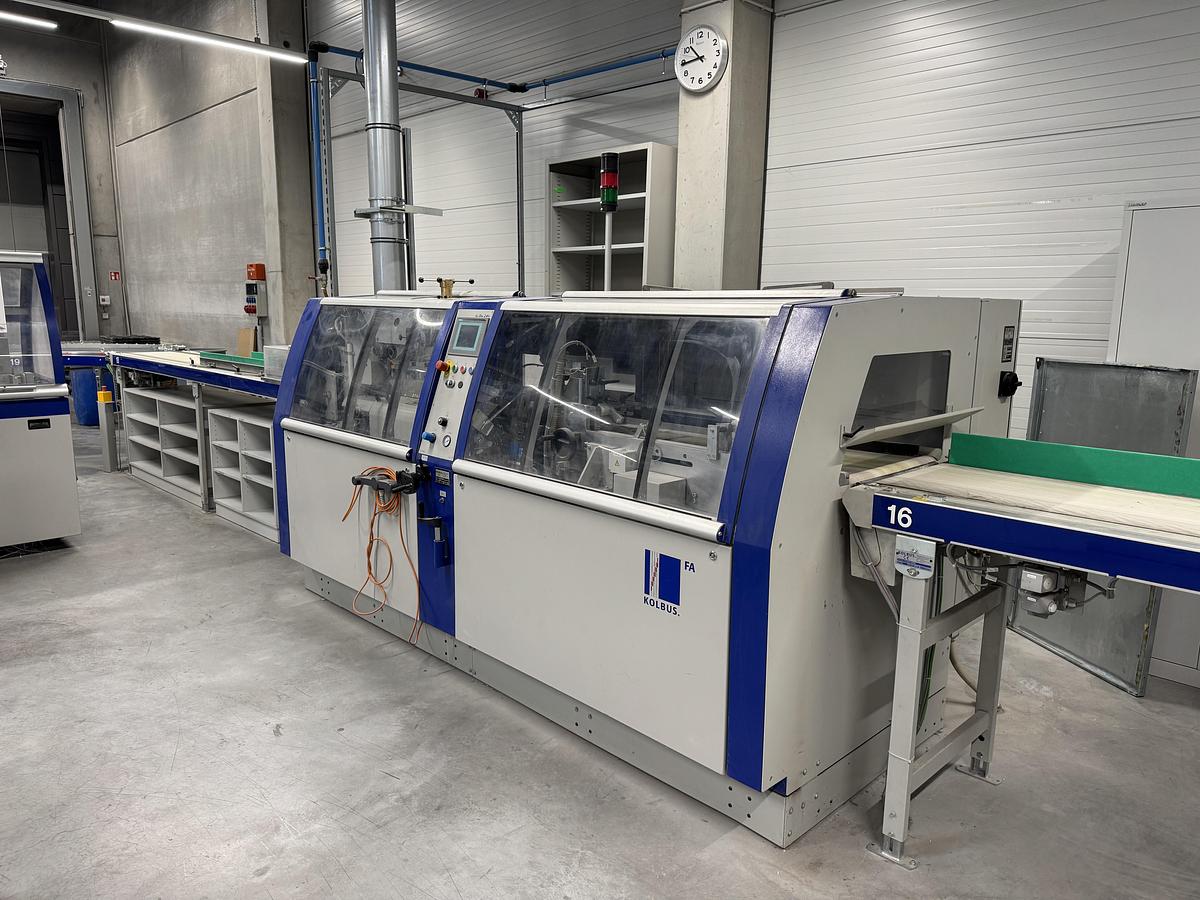

FA 650 Frontschnittaggregat

• TFT Touchscreen
• Einrichtung zum Beschnitt von zwei Produkten in einem Takt
• Vakuumriemen zum Öffnen des Umschlages
• Öffnungsüberwachung
• Schneidaggregat
• Messereinstelllehre mit Messuhren
• Maschinenstart über Blockerkennung mit Lichtschranke
• Durchlaufeinrichtung

Technische Spezifikationen:

Mechanische Laufleistung: bis zu 4.000 Takte/h

Beschnitt von zwei Produkten in einem Takt:

Eingangsleistung: bis zu 6.000 Produkte/h bei 3.000 Schnitte/h

Formatbereich Buchblock beschnitten max.: 350 x 480 x 50 mm

Formatbereich Buchblock beschnitten min.: 100 x 125 x 3 mm

Formatbereich Buchblock unbeschnitten max.: 375 x 480 x 50 mm

Formatbereich Buchblock unbeschnitten min.: 105 x 125 x 3 mm

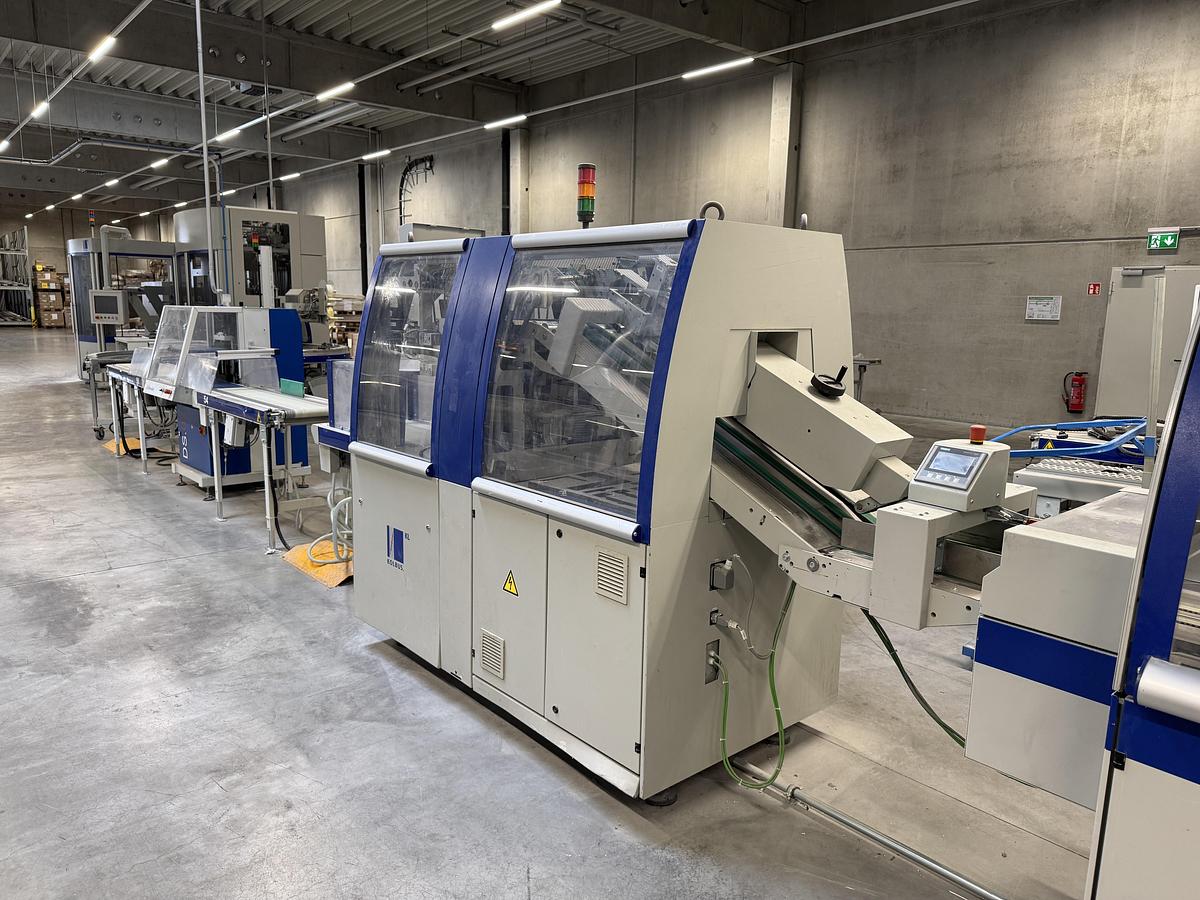

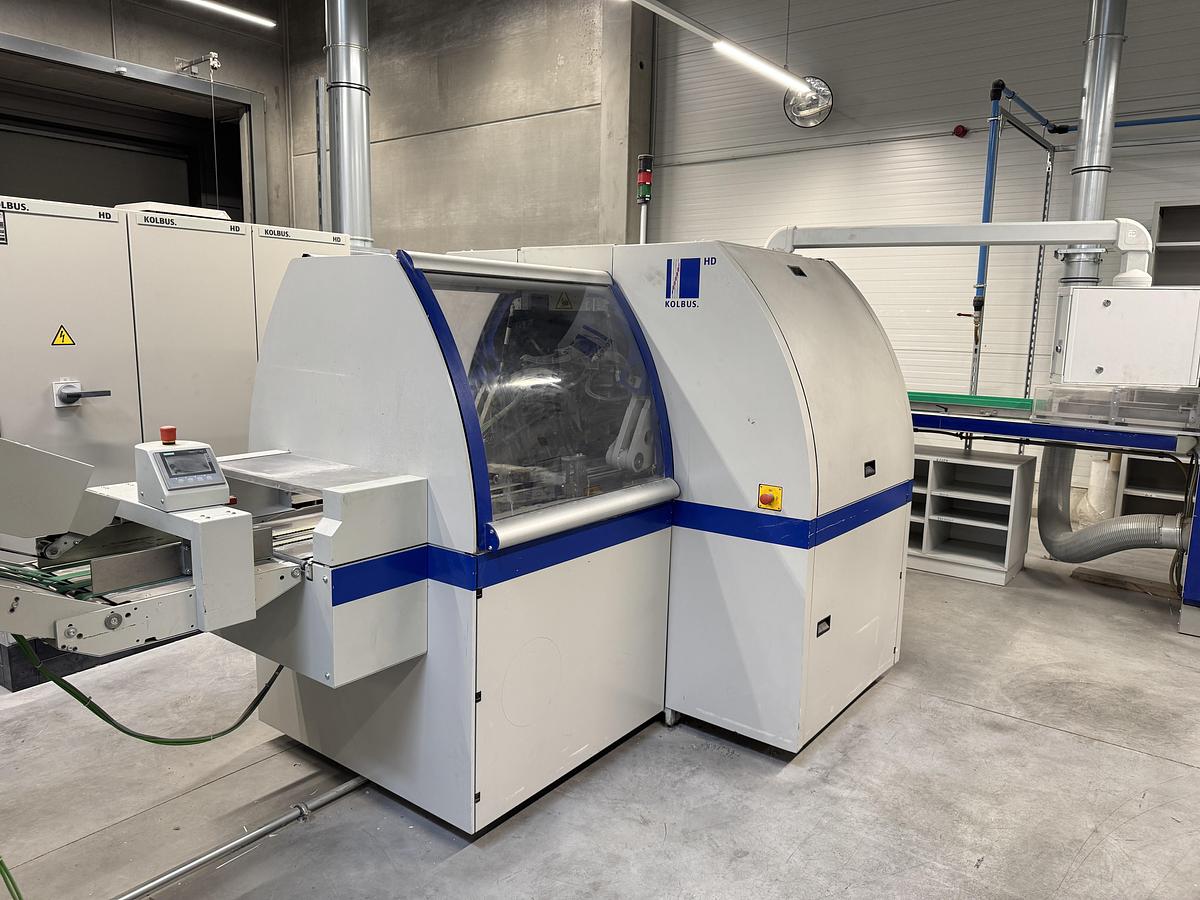

HD 143.P Hochleistungs-Dreimesserautomat

• Copilotsystem mit Touchscreen Bildschirm
• Rechtseinfuhr
• Standard Schneidkassetten (Nr. 4 - 18)
• Messereinstellvorrichtung
• Schnittzähler

Sonderausstattung:

• Silikon-Sprüheinrichtung

Technische Spezifikationen:

Mechanische Laufleistung: bis zu 4.200 Schnitte/h

Formatbereich beschnitten max.: 305 x 420 x 80 mm

Formatbereich beschnitten min.: 100 x 100 x 2 mm

Formatbereich unbeschitten max.: 320 x 450 x 80 mm

Stapelhöhe max.: 80 mm

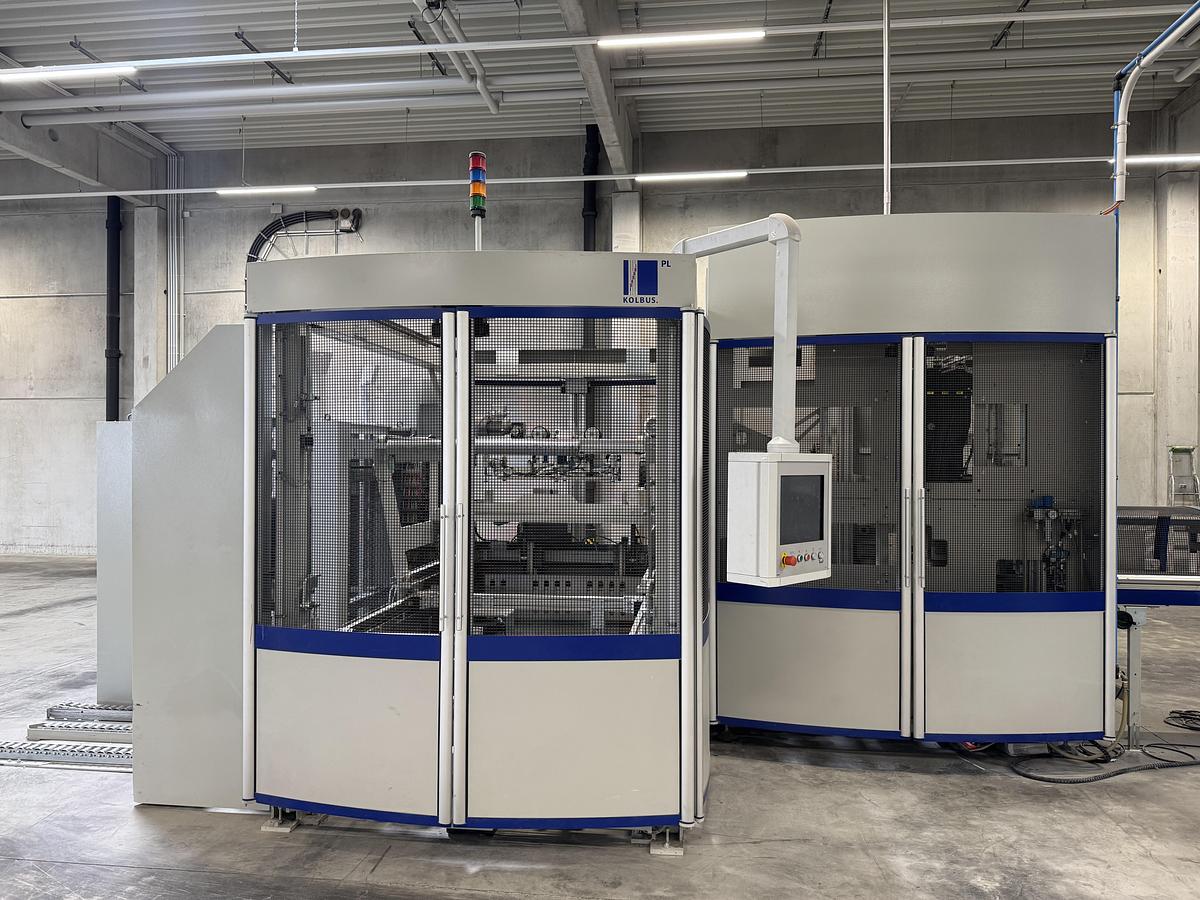

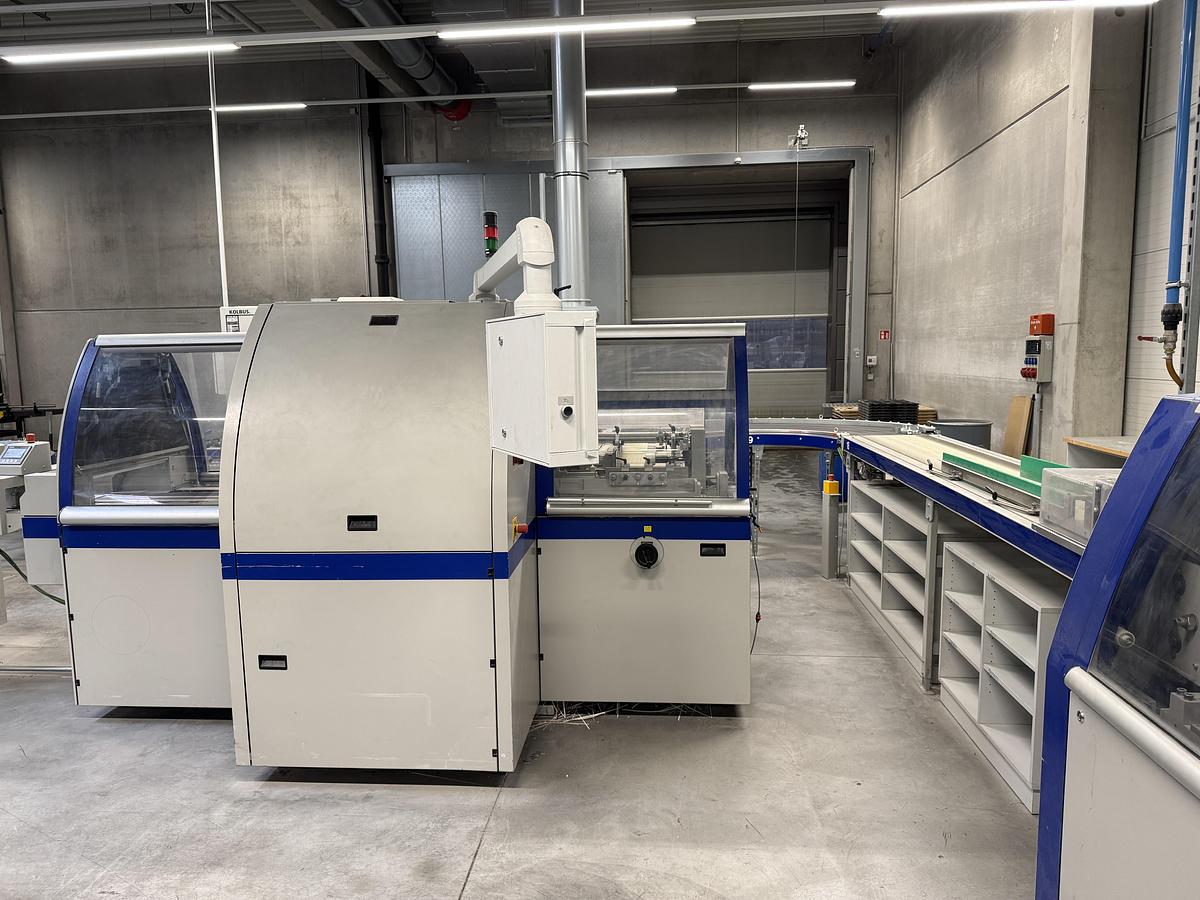

KL 501 Kreuzleger

• Copilotsystem mit zwei Touchscreen Bildschirmen
• Zählvorrichtung
• Ausfuhr nach rechts, Kopplung mit Stapelausrichter
• Gerade Ausfuhr mit Auslageband

Technische Spezifikationen:

Mechanische Laufleistung: bis zu 18.000 Takte/h

Formatbereich max.: 320 x 420 x 80 mm

Formatbereich min.: 100 x 125 x 2 mm

Stapelhöhe max.: 330 mm

SR 501 Stapelausrichter (Baujahr 2018)

• mit integriertem Verblocker

Verbindungs-Transportbänder (Baujahr 2016/2018)

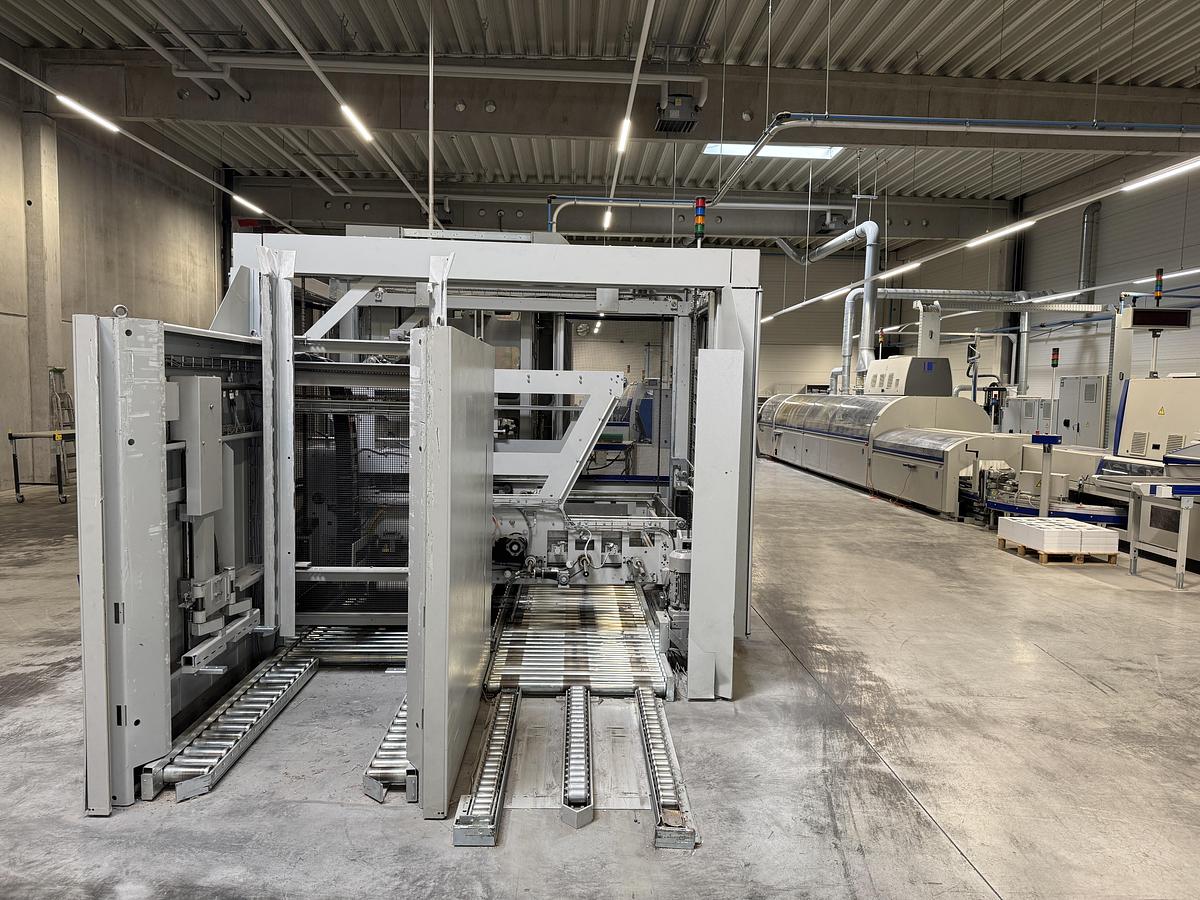

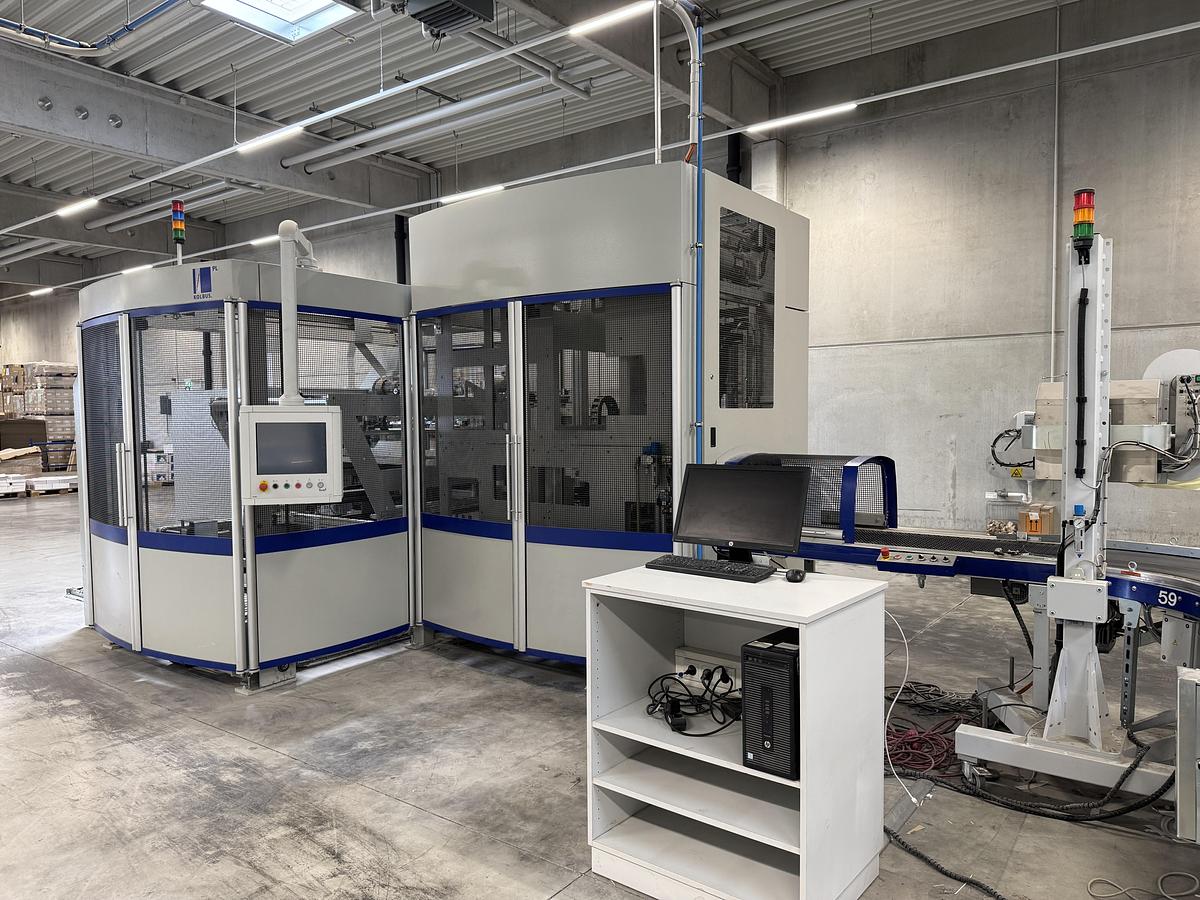

PL 771.E Palettierer (Baujahr 2018)

• Einrichtung zur automatischen Formatverstellung
• Produktzufuhr über Staurollenbahn
• Drehpaternoster 90° / 180° inkl. Eintaktung
• Palettenmagazin
• Zwischenlagenanleger
• Linksversion, Palettenentnahme links und Palettenmagazin rechts
• Palettenentnahme in Laufrichtung

Technische Spezifikationen:

Einlaufgeschwindigkeit: bis zu 1.800 Stapel/h

Stapelformat max.: 563 x 406 x 350 mm

Stapelformat min.: 150 x 100 x 25 mm

Palettenformat max.: 1.360 x 1.200 mm

Palettenformat min.: 1.000 x 800 mm

Palettierhöhe max.: 1.600 mm inkl. Palette

Ladegewicht max.: 1.500 kg/Palette
